Xéc Măng Là Gì? Lý Do Khiến Xe Hao Dầu, Mất Lực Sau Một Thời Gian

Xéc măng – bộ phận tưởng nhỏ nhưng lại đóng vai trò sống còn trong hiệu suất và tuổi thọ động cơ. Từ việc làm kín buồng đốt, truyền nhiệt, đến kiểm soát dầu bôi trơn, mọi sai lệch đều dẫn đến hậu quả nghiêm trọng.

Dưới góc nhìn kỹ thuật, mỗi loại xéc măng – từ compression đến oil control – đều sở hữu cấu tạo riêng biệt, hoạt động dưới điều kiện tribology khắc nghiệt, ảnh hưởng trực tiếp đến tiêu hao nhiên liệu và độ bền piston.

👉 Hãy cùng FUSITO – hãng dầu nhớt nhập khẩu lớn nhất Việt Nam – đi sâu vào phân tích toàn diện, để nắm rõ cách chọn dầu nhớt tối ưu cho từng loại xéc măng và bảo vệ động cơ của bạn tốt nhất!

---

Xéc Măng Là Gì?

Xéc măng (Piston Ring) là bộ phận hình vòng, làm từ kim loại, được lắp trong rãnh piston động cơ ô tô, xe máy. Chức năng chính của xéc măng là làm kín buồng đốt, ngăn khí cháy lọt xuống các-te, duy trì áp suất nén và hỗ trợ truyền nhiệt.

---

Cấu Tạo Và Nguyên Lý Hoạt Động Của Xéc Măng

Xéc-măng, hay còn gọi là vòng găng piston, là một bộ phận nhỏ bé nhưng giữ vai trò cực kỳ quan trọng trong động cơ đốt trong. Chúng là những vòng kim loại hở, được lắp vào các rãnh trên piston, hoạt động như một lớp đệm kín linh hoạt, đảm bảo hiệu suất và tuổi thọ cho cỗ máy của bạn.

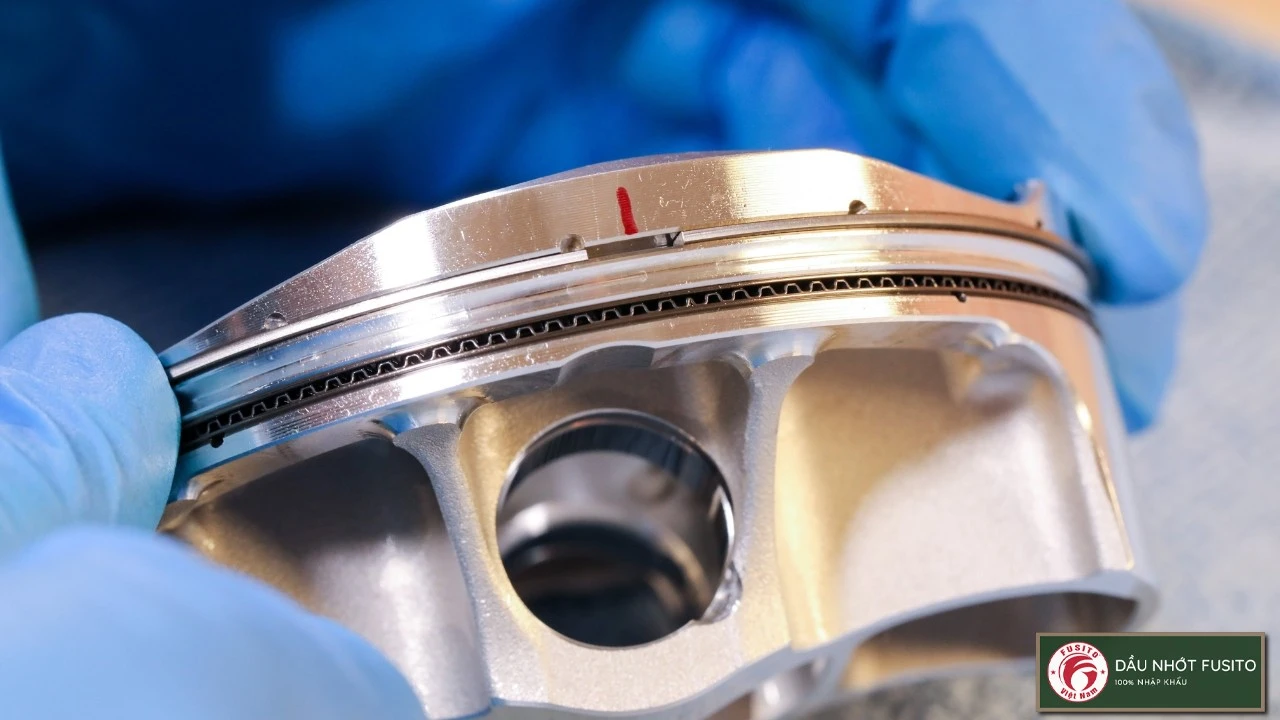

Cấu Tạo Chi Tiết Của Xéc-măng

Một bộ xéc-măng (ring pack) thường bao gồm từ 2 đến 5 vòng, với 3 vòng là phổ biến nhất trong động cơ ô tô hiện đại. Mỗi vòng được thiết kế với hình dạng và chức năng riêng biệt, cùng nhau tạo nên một hệ thống làm kín và kiểm soát hoàn hảo.

1. Xéc-măng Khí (Compression Ring)

Đây là những vòng nằm ở phía trên cùng của piston, thường là 1 hoặc 2 vòng. Chức năng chính của chúng là làm kín buồng đốt, ngăn chặn khí cháy có áp suất cao thổi xuống khoang trục khuỷu (blow-by).

• Xéc-măng đầu (Top Ring):
  • Vị trí: Vòng trên cùng, chịu trực tiếp áp suất và nhiệt độ cao nhất từ quá trình đốt cháy.
  • Cấu tạo: Thường có biên dạng mặt ngoài hình thùng (barrel-faced). Hình dạng này giúp tối ưu hóa việc làm kín và giảm ma sát bằng cách tạo ra một “nêm dầu” hiệu quả khi piston di chuyển. Bề mặt thường được phủ các lớp vật liệu siêu cứng như crom (chromium) hoặc molypden phun plasma (plasma-sprayed molybdenum) để tăng khả năng chống mài mòn và ăn mòn.
  • Độ xoắn: Có thể có xoắn dương (positive twist) để ổn định vòng khi có áp suất khí cao phía trên.
• Xéc-măng thứ hai (Second Ring / Scraper Ring):
  • Vị trí: Nằm ngay dưới xéc-măng đầu.
  • Cấu tạo: Thường có biên dạng mặt ngoài vát côn (taper-faced) hoặc có bậc (stepped). Thiết kế này giúp xéc-măng thứ hai không chỉ hỗ trợ làm kín khí mà còn đóng vai trò quan trọng trong việc gạt dầu thừa trên thành xi lanh trong hành trình đi xuống của piston. Tương tự như xéc-măng đầu, nó cũng có thể được phủ các lớp chống mài mòn.
  • Độ xoắn: Có thể có độ xoắn để tối ưu hiệu quả gạt dầu.

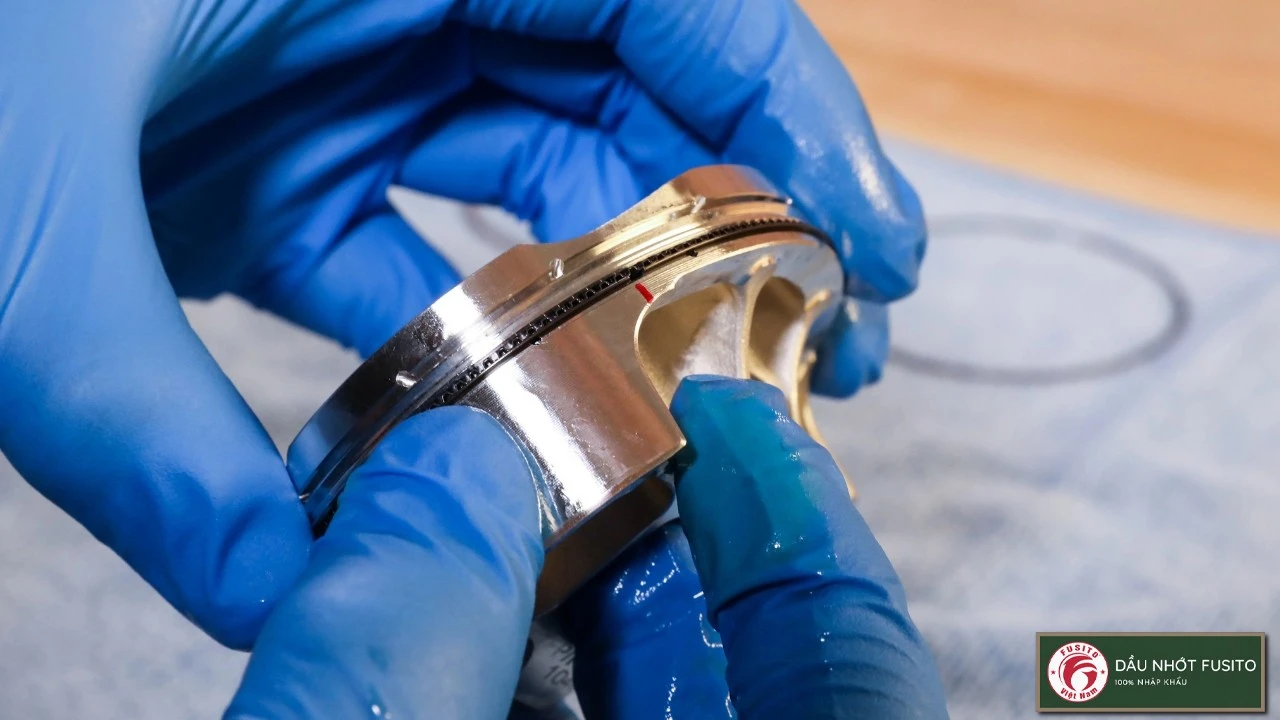

2. Xéc-măng Dầu (Oil Control Ring)

Đây là vòng nằm dưới cùng trong bộ xéc-măng, thường là 1 vòng. Xéc-măng dầu không có chức năng làm kín khí mà tập trung hoàn toàn vào việc kiểm soát lượng dầu bôi trơn trên thành xi lanh.

• Cấu tạo: Thường phức tạp hơn các vòng khí. Nó bao gồm hai ray tiếp xúc hẹp và một lò xo giãn nở (spacer/expander) dạng lượn sóng đặt ở phía sau. Lò xo này có nhiệm vụ ép hai ray hẹp vào thành xi lanh, tạo ra lực gạt dầu hiệu quả. Các ray hẹp này có các lỗ hoặc rãnh để dầu đã được gạt có thể chảy ngược về cacte.
• Đặc điểm: Xéc-măng dầu thường có lực căng hướng tâm cao nhất trong bộ xéc-măng, điều này cũng khiến nó đóng góp đáng kể vào tổng ma sát của động cơ.

Nguyên Lý Hoạt Động Của Xéc-măng

Nguyên lý hoạt động của xéc-măng là sự tương tác phức tạp giữa áp suất khí, lực căng đàn hồi của vòng, chuyển động của piston và màng dầu bôi trơn.

1. Làm Kín Khí (Đối với Xéc-măng Khí)

Khi piston di chuyển lên trong hành trình nén và nổ, áp suất khí trong buồng đốt tăng lên. Áp suất này không chỉ tác động lên đỉnh piston mà còn đi vào khe hở nhỏ giữa piston và thành xi lanh, sau đó tác động vào mặt sau của xéc-măng (phía rãnh vòng) và mặt trên của xéc-măng.

• Lực ép ra ngoài: Áp suất khí ép vòng xéc-măng ra ngoài (hướng tâm) áp sát vào thành xi lanh, tạo thành một lớp đệm kín khí.
• Lực ép dọc trục: Áp suất khí cũng ép vòng xéc-măng xuống dưới (hướng trục) áp sát vào đáy rãnh piston.
• Lực căng tự thân: Ngoài ra, bản thân xéc-măng đã có một lực căng đàn hồi tự nhiên (được thiết kế để lớn hơn đường kính xi lanh khi chưa lắp), giúp nó luôn ép vào thành xi lanh ngay cả khi không có áp suất khí.

Sự kết hợp của lực căng tự thân và lực tác động từ áp suất khí đảm bảo buồng đốt được làm kín hiệu quả, duy trì áp suất nén và tối đa hóa công suất sinh ra.

2. Kiểm Soát Dầu (Đối với Xéc-măng Dầu và hỗ trợ của Xéc-măng thứ hai)

• Hành trình đi lên: Khi piston di chuyển lên, các xéc-măng sẽ kéo một lượng dầu nhỏ lên thành xi lanh để bôi trơn.
• Hành trình đi xuống: Khi piston đi xuống, đặc biệt là xéc-măng dầu với thiết kế hai ray và lò xo, sẽ hoạt động như một cái gạt nước. Chúng gạt sạch lượng dầu thừa trên thành xi lanh, đưa dầu trở lại cacte qua các lỗ hoặc rãnh trên xéc-măng dầu. Điều này ngăn không cho dầu lọt vào buồng đốt và bị đốt cháy, giảm tiêu hao dầu và khí thải. Xéc-măng thứ hai cũng đóng góp vào chức năng gạt dầu này.

3. Truyền Nhiệt

Nhiệt độ ở đỉnh piston rất cao do quá trình đốt cháy. Xéc-măng hoạt động như một cầu dẫn nhiệt, truyền khoảng 70% nhiệt lượng từ piston sang thành xi lanh. Từ thành xi lanh, nhiệt được hệ thống làm mát hấp thụ và tản ra ngoài, giúp duy trì nhiệt độ hoạt động ổn định cho piston.

4. Bôi Trơn Động Lực Học (Hydrodynamic Lubrication)

Trong phần lớn hành trình của piston (giữa hành trình), tốc độ trượt cao của xéc-măng trên thành xi lanh kết hợp với độ nhớt của dầu tạo ra một màng dầu mỏng, liên tục giữa hai bề mặt. Đây là chế độ bôi trơn thủy động, giúp giảm ma sát xuống mức cực thấp (hệ số ma sát chỉ khoảng 0.001-0.002).

Tuy nhiên, tại Điểm chết trên (TDC) và Điểm chết dưới (BDC), nơi vận tốc piston giảm xuống bằng 0 và đổi chiều, màng dầu này bị mỏng đi đáng kể. Tại đây, chế độ bôi trơn chuyển sang hỗn hợp (mixed lubrication) hoặc biên (boundary lubrication), khiến ma sát tăng lên (hệ số ma sát có thể lên tới 0.08-0.12) và mài mòn cũng trở nên nghiêm trọng hơn.

📐 Các Thiết Kế Hình Học Của Mặt Xéc Măng

Mặt vòng	Đặc điểm	Mục đích
Barrel	Mặt cong nhẹ	Tối ưu tiếp xúc – giảm ma sát
Tapered	Mặt xiên	Gạt dầu hiệu quả
Rectangular	Mặt phẳng	Thiết kế truyền thống
Keystone	Dạng nêm	Tự làm sạch rãnh piston
Bevel Cut	Vát mép	Thường dùng trong oil ring
Off-centered Barrel	Cong lệch tâm	Cân bằng giữa mid-stroke & TDC/BDC

👉 Cấu tạo xéc măng tuy nhỏ gọn nhưng sở hữu cơ chế hoạt động động lực học – nhiệt học – tribology phức tạp, ảnh hưởng đến gần như mọi khía cạnh vận hành của động cơ piston.

---

Chức Năng Chính Của Xéc Măng Trong Động Cơ

Xéc-măng không chỉ có một mà là nhiều chức năng quan trọng, tạo nên một hệ thống hoạt động đồng bộ và hiệu quả cao.

1. Làm Kín Buồng Đốt (Sealing the Combustion Chamber)

Đây là chức năng quan trọng hàng đầu của xéc-măng, đặc biệt là các xéc-măng khí (compression rings).

• Ngăn chặn thổi khí (Blow-by): Xéc-măng tạo ra một lớp đệm kín giữa piston và thành xi lanh. Điều này ngăn chặn khí nén và khí cháy có áp suất cao trong buồng đốt không bị rò rỉ xuống khoang trục khuỷu (crankcase). Hiện tượng rò rỉ khí này, được gọi là blow-by, nếu xảy ra quá mức sẽ dẫn đến:
  • Giảm công suất động cơ: Vì áp suất nén và áp suất cháy không được duy trì tối ưu trên đỉnh piston.
  • Tổn thất năng lượng: Khí nóng rò rỉ làm nóng dầu nhớt trong cacte, tăng áp suất cacte.
  • Tăng khí thải: Các khí cháy chưa hoàn toàn và hơi dầu có thể bị thoát ra ngoài qua hệ thống thông hơi cacte.
• Cơ chế hoạt động làm kín: Khả năng làm kín của xéc-măng được đảm bảo bởi:
  • Lực căng tự thân của vòng: Xéc-măng được chế tạo với đường kính lớn hơn lòng xi lanh một chút, khi lắp vào sẽ tự ép chặt vào thành xi lanh.
  • Áp suất khí cháy: Áp suất khí từ buồng đốt tác động vào mặt trên và mặt sau của xéc-măng, đẩy vòng ép chặt hơn vào thành xi lanh và xuống đáy rãnh piston, tăng cường khả năng làm kín.

2. Cải Thiện Truyền Nhiệt Từ Piston Đến Thành Xi Lanh (Improving Heat Transfer)

Piston là bộ phận chịu đựng nhiệt độ cực cao từ quá trình đốt cháy nhiên liệu. Nếu nhiệt độ này không được kiểm soát, piston có thể bị biến dạng, nở rộng quá mức dẫn đến kẹt động cơ (seizing).

• Vai trò cầu nối: Xéc-măng đóng vai trò như một cầu dẫn nhiệt hiệu quả. Khoảng 70% tổng nhiệt lượng mà đỉnh piston hấp thụ từ quá trình đốt cháy sẽ được truyền qua các vòng xéc-măng này.
• Hệ thống tản nhiệt: Nhiệt lượng từ xéc-măng sau đó được truyền đến thành xi lanh, rồi được hệ thống làm mát của động cơ (thường là nước làm mát hoặc không khí) hấp thụ và loại bỏ ra khỏi động cơ.
• Ý nghĩa: Chức năng này đảm bảo piston duy trì nhiệt độ hoạt động ổn định, ngăn ngừa quá nhiệt, tăng tuổi thọ cho piston và các bộ phận liên quan.

3. Duy Trì Lượng Dầu Bôi Trơn Phù Hợp Giữa Piston và Thành Xi Lanh (Maintaining Proper Oil Quantity)

Chức năng này chủ yếu do xéc-măng dầu (oil control ring) đảm nhiệm, với sự hỗ trợ của xéc-măng thứ hai.

• Kiểm soát màng dầu: Xéc-măng dầu được thiết kế đặc biệt để gạt đi lượng dầu thừa bám trên thành xi lanh trong hành trình đi xuống của piston. Dầu được gạt sẽ chảy ngược về khoang chứa dầu (sump/cacte).
• Đảm bảo bôi trơn tối ưu: Điều này đảm bảo rằng chỉ một lượng dầu mỏng và phù hợp được giữ lại trên bề mặt xi lanh để bôi trơn piston, các xéc-măng và lòng xi lanh.
• Ngăn chặn dầu lọt vào buồng đốt: Nếu dầu bôi trơn lọt vào buồng đốt và bị đốt cháy cùng với nhiên liệu, sẽ gây ra:
  • Tiêu hao dầu động cơ: Dầu nhớt bị hao hụt nhanh chóng.
  • Hình thành muội than: Dầu cháy tạo ra cặn carbon (muội than) tích tụ trên đỉnh piston, xéc-măng và buồng đốt, làm giảm hiệu suất và tuổi thọ động cơ.
  • Tăng khí thải độc hại: Dầu cháy không hoàn toàn làm tăng lượng khí thải ô nhiễm (ví dụ: khói xanh, hạt vật chất).

4. Hỗ Trợ và Ổn Định Piston (Supporting the Piston)

Ngoài các chức năng làm kín và kiểm soát, xéc-măng còn giúp định vị và ổn định piston trong lòng xi lanh.

• Giảm chuyển động ngang: Xéc-măng giúp giảm bớt chuyển động lắc ngang (lateral motion) của piston trong lòng xi lanh.
• Giảm tiếng ồn “vỗ” (Piston Slap Noise): Đặc biệt trong điều kiện khởi động nguội khi khe hở giữa piston và xi lanh lớn hơn, xéc-măng giúp giảm tiếng ồn do piston va đập vào thành xi lanh.
• Kéo dài tuổi thọ: Bằng cách duy trì sự ổn định của piston, xéc-măng góp phần giảm mài mòn không đều và kéo dài tuổi thọ của cả piston và lòng xi lanh.

5. Kiểm Soát Khí Thải & Tiêu Hao Dầu

Khi xéc măng vận hành hiệu quả, nó giúp giảm lượng dầu lọt vào buồng đốt, từ đó:

• Giảm khói xanh
• Giảm lượng HC và PM trong khí thải

Điều này góp phần đạt các tiêu chuẩn khí thải như Euro 5/6 hoặc EPA Tier 4.

👉 Xéc-măng là một bộ phận không thể thiếu trong động cơ đốt trong, với các chức năng làm kín, truyền nhiệt, kiểm soát dầu và hỗ trợ piston, tất cả đều đóng góp quan trọng vào hiệu suất, độ bền và hiệu quả của động cơ.

---

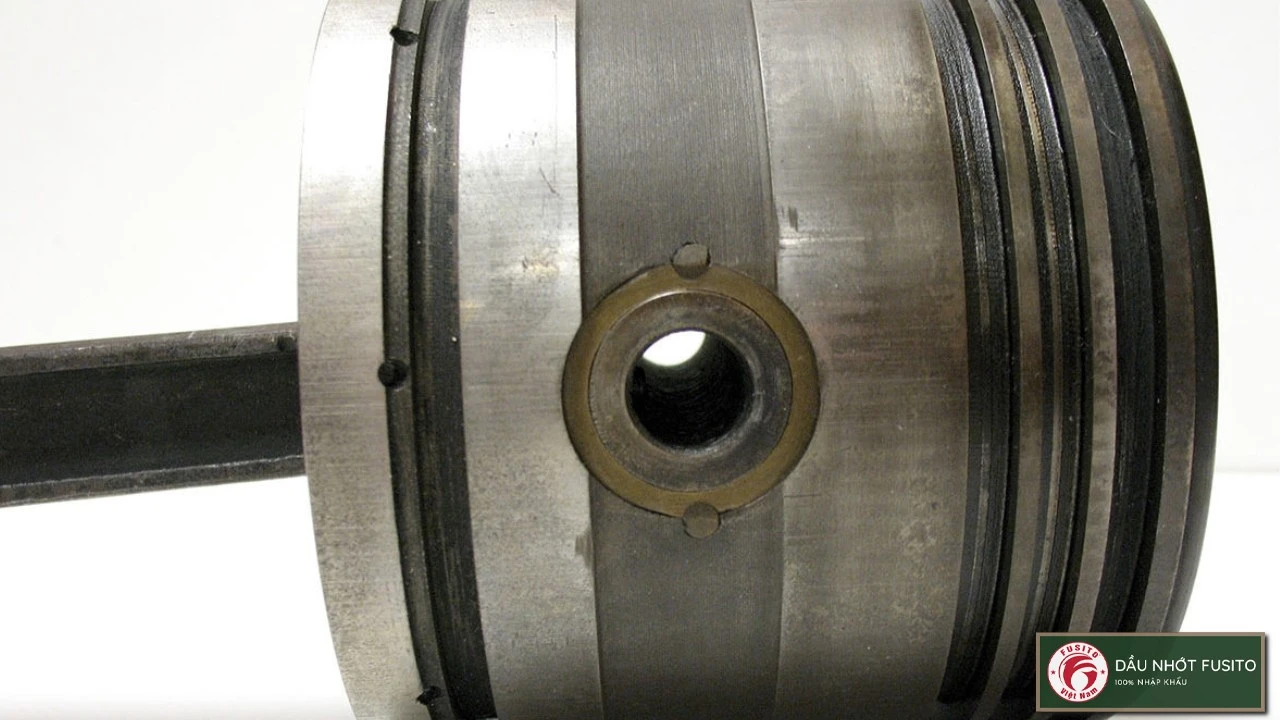

Phân Loại Xéc Măng Theo Thiết Kế Và Ứng Dụng

Xéc măng (piston ring) được phân loại dựa trên chức năng, hình dạng mặt cắt, cấu tạo kỹ thuật và môi trường ứng dụng – mỗi loại phục vụ mục tiêu tối ưu hiệu suất, tuổi thọ, và kiểm soát khí thải của động cơ.

I. Phân Loại Theo Chức Năng Chính (Bộ Xéc-măng)

Trong hầu hết các động cơ đốt trong hiện đại, xéc-măng được sắp xếp thành một bộ (ring pack), thường bao gồm hai loại chính:

1. Xéc-măng Khí (Compression Rings):
   • Vị trí: Nằm ở các rãnh phía trên của piston (thường là 1 hoặc 2 vòng).
   • Chức năng chính: Tạo ra sự làm kín khí nén và khí cháy trong buồng đốt, ngăn chặn hiện tượng thổi khí (blow-by) xuống cacte, từ đó duy trì áp suất nén và tối đa hóa công suất.
   • Đặc điểm: Chúng là những vòng đầu tiên tiếp xúc với áp suất và nhiệt độ cao nhất, do đó yêu cầu vật liệu và lớp phủ có khả năng chịu mòn và chịu nhiệt vượt trội.
   • Phân loại chi tiết:
     • Xéc-măng đầu (Top Ring): Chủ yếu tập trung vào việc làm kín áp suất khí.
     • Xéc-măng thứ hai (Second Ring): Ngoài chức năng làm kín khí hỗ trợ, vòng này thường được thiết kế để có khả năng gạt dầu đáng kể trong hành trình đi xuống của piston.
2. Xéc-măng Dầu (Oil Control Rings):
   • Vị trí: Luôn nằm ở rãnh dưới cùng của bộ xéc-măng.
   • Chức năng chính: Kiểm soát và điều tiết lượng dầu bôi trơn trên thành xi lanh. Chúng gạt dầu thừa về cacte, ngăn không cho dầu lọt vào buồng đốt và bị đốt cháy.
   • Đặc điểm: Không có chức năng làm kín khí. Thiết kế phức tạp hơn với các ray hẹp và lò xo giãn nở để tạo ra lực gạt dầu hiệu quả. Xéc-măng dầu thường có lực căng hướng tâm cao nhất trong bộ xéc-măng và cũng là nguồn đóng góp lớn vào ma sát của động cơ.

II. Phân Loại Theo Thiết Kế Hình Học Và Biên Dạng Mặt Ngoài

Các thiết kế hình học và biên dạng mặt ngoài của xéc-măng được tối ưu hóa để phù hợp với chức năng và điều kiện vận hành cụ thể:

1. Biên dạng Mặt Ngoài (Ring Face Profiles):
   • Hình thùng (Barrel-faced): Đây là biên dạng phổ biến nhất cho xéc-măng khí đầu. Bề mặt cong giúp tối ưu hóa việc phân phối áp suất tiếp xúc và tạo ra màng dầu thủy động hiệu quả, giảm ma sát ở giữa hành trình. Tuy nhiên, một biên dạng cong quá mức có thể dẫn đến mài mòn cao hơn ở các điểm chết.
   • Phẳng (Plain): Biên dạng đơn giản, tiếp xúc toàn bộ bề mặt. Ít phổ biến hơn cho các vòng chính do có thể tạo ra ma sát cao và khó khăn trong việc thiết lập màng dầu.
   • Côn (Taper-faced): Thường thấy ở xéc-măng thứ hai hoặc xéc-măng dầu. Bề mặt côn tạo ra hiệu ứng gạt dầu mạnh mẽ hơn trong một chiều chuyển động (thường là hành trình đi xuống).
   • Có bậc (Stepped): Tương tự như côn, cũng dùng để tăng cường khả năng gạt dầu.
2. Hình dạng Tiết Diện Ngang (Cross-sectional Shapes):
   • Chữ nhật (Rectangular): Dạng cơ bản nhất, dùng cho cả xéc-măng khí và dầu.
   • Côn (Taper): Thường gặp ở xéc-măng dầu để tăng hiệu quả gạt dầu.
   • Hình thang (Keystone): Có các mặt bên vát, giúp xéc-măng tự làm sạch rãnh (tự động loại bỏ cặn carbon) và duy trì khả năng chuyển động tự do trong rãnh. Thường dùng trong động cơ diesel tải nặng.
   • Vát (Bevel Cut): Có một góc vát ở một cạnh của mặt tiếp xúc.
   • Bậc vát (Bevel Step): Kết hợp giữa bậc và vát.
3. Độ Xoắn (Twist):
   • Không xoắn (No-twist): Xéc-măng phẳng không có độ xoắn đặc biệt.
   • Xoắn dương (Positive Twist): Vòng được thiết kế để có xu hướng xoắn nhẹ, giúp ổn định vòng khi có áp suất khí cao phía trên nó, tối ưu hóa khả năng làm kín.
   • Xoắn âm (Negative Twist): Vòng có xu hướng xoắn ngược lại. Thiết kế này ít phổ biến hơn và có thể dẫn đến hiện tượng rung vòng (ring flutter) nếu lực khí và lực quán tính không cân bằng.

III. Phân Loại Theo Vật Liệu

Sự lựa chọn vật liệu ảnh hưởng trực tiếp đến độ bền, ma sát và khả năng làm việc trong các điều kiện khác nhau:

1. Kim loại:
   • Gang đúc (Cast Iron): Phổ biến nhất (gang xám, gang biến tính, gang cầu, gang crom molypden). Gang có graphit giúp bôi trơn khô tốt.
   • Thép (Steel): Ngày càng được sử dụng cho xéc-măng khí trên cùng do độ bền kéo và độ dẻo dai cao hơn, đặc biệt trong các động cơ hiện đại.
   • Đồng thiếc (Bronze): Ít phổ biến hơn, dùng trong các ứng dụng đặc biệt yêu cầu truyền nhiệt tốt và điều kiện bôi trơn sạch.
2. Phi kim loại:
   • PTFE (Teflon) với vật liệu độn: Lý tưởng cho các ứng dụng không cần bôi trơn (non-lubricated) nhờ hệ số ma sát cực thấp và khả năng chống mài mòn tốt.
   • Carbon, Gốm (Ceramics): Cũng được dùng cho các ứng dụng đặc biệt không bôi trơn hoặc môi trường khắc nghiệt.

IV. Phân Loại Theo Ứng Dụng Động Cơ

Ứng dụng	Đặc điểm xéc măng
Động cơ xăng 4 kỳ	3 vòng/piston – 2 khí, 1 dầu – vật liệu thép mạ Cr/Mo
Động cơ diesel	3–5 vòng – chịu nhiệt cao – vật liệu gang hợp kim Cr-Mo-V
Động cơ siêu nạp (Turbo / Supercharged)	Xéc măng đặc biệt bằng thép công cụ D2, 4X5MФ1CШ, thiết kế chịu áp cực cao
Máy nén khí không dầu	Dùng xéc măng phi kim (PTFE, gốm) – ma sát thấp, không bôi trơn
Động cơ EGR Diesel	Xéc măng phải kháng bồ hóng – vật liệu chịu mài cao – mặt phủ chống cặn

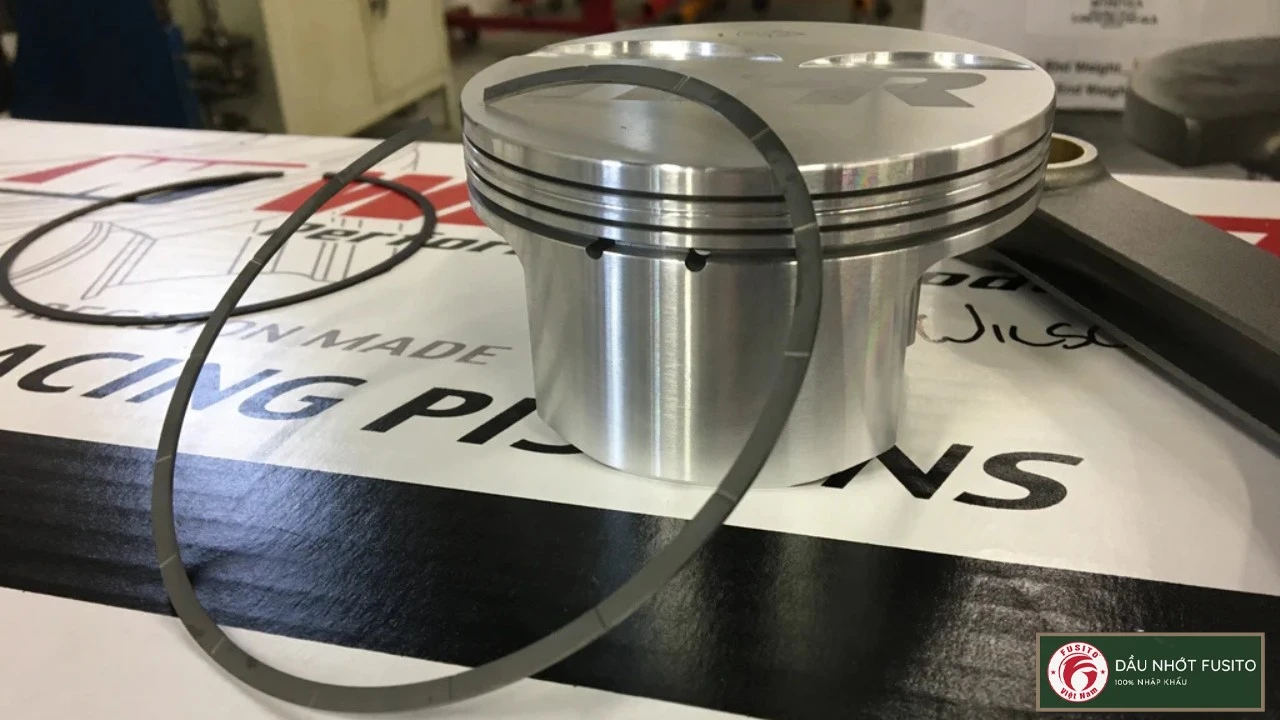

Xe thể thao, xe đua	Ít vòng hơn, vòng mỏng – giảm trọng lượng, tăng RPM – nhưng hao dầu nhanh hơn

V. Phân Loại Theo Ứng Dụng Đặc Biệt (Ngoài Động Cơ Đốt Trong)

Mặc dù trọng tâm chính là động cơ đốt trong, các loại vòng tương tự xéc-măng cũng được sử dụng trong các cơ cấu piston-xi lanh khác:

1. Máy nén khí (Compressors):
   • Sử dụng cả xéc-măng làm kín (compression rings) và vòng dẫn hướng (rider rings / wear bands) để hỗ trợ trọng lượng piston, dẫn hướng và ngăn cọ xát trực tiếp với thành xi lanh, đặc biệt quan trọng trong các máy nén không dầu.
2. Thiết bị thủy lực/khí nén (Hydraulic/Pneumatic Devices):
   • Sử dụng các loại phớt piston tương tự để làm kín chất lỏng hoặc khí, duy trì áp suất và hiệu quả truyền lực.

👉 Sự đa dạng trong phân loại xéc-măng theo thiết kế và ứng dụng phản ánh những nỗ lực không ngừng nghỉ của kỹ thuật cơ khí nhằm tối ưu hóa từng chi tiết nhỏ nhất. Mỗi loại xéc-măng được tinh chỉnh để thực hiện chức năng cụ thể một cách hiệu quả nhất, góp phần vào hiệu suất vượt trội và độ bền bỉ của động cơ hiện đại.

---

Vật Liệu Chế Tạo Xéc Măng – Phân Tích Kỹ Thuật

Vật liệu xéc măng (piston ring material) quyết định trực tiếp đến hiệu quả làm kín, độ bền, khả năng truyền nhiệt, mức tiêu hao dầu và ma sát trong động cơ đốt trong.

I. 🧱 Tiêu Chuẩn Kỹ Thuật Cốt Lõi Của Vật Liệu Xéc Măng

Một vật liệu lý tưởng để chế tạo xéc măng cần đáp ứng các tiêu chí kỹ thuật khắt khe sau:

• Chống mài mòn cao trong điều kiện ma sát trượt
• Hệ số ma sát thấp với thành xi-lanh
• Chịu nhiệt và áp suất cao (trên 400°C và 10–20 MPa)
• Không bó kẹt (galling resistant) khi thiếu dầu
• Độ đàn hồi cao (Modulus of Elasticity) để tạo lực ép lên thành xi-lanh
• Bền cơ học tốt: giới hạn chảy và kéo cao, chống gãy nứt

II. 🔩 Các Vật Liệu Xéc Măng Phổ Biến Trong Công Nghiệp

1. Gang xám cải tiến (Grey Cast Iron – Modified)

• Phổ biến nhất do dễ đúc, dẫn nhiệt tốt, kháng mài mòn khá
• Kỹ thuật sản xuất: đúc ly tâm → xử lý nhiệt → thêm hợp kim (Cr, Mo, Cu, V, Sn)
• Thông số kỹ thuật:
  • σTS ~ 480–530 MPa
  • E = 1.4–1.8 × 10⁵ MPa
  • Độ cứng HB: 230–300

2. Gang cầu và gang dẻo

• Chịu va đập tốt hơn gang xám
• Dùng cho các vòng tải nặng hoặc trong máy nén công nghiệp

3. Thép công cụ và hợp kim cao cấp

• D2 (X165CrMoV12), 1050, 1053, 65Г (Nga), 4X5MФ1CШ – dùng cho động cơ siêu nạp, diesel hạng nặng
• Ưu điểm: Độ cứng cao, chống xước mạnh, không biến dạng ở nhiệt độ cao

III. 🧪 Vật Liệu Phi Kim & Ứng Dụng Đặc Biệt

1. PTFE (Teflon) + Filler

• Dùng trong máy nén khí không dầu
• Ma sát cực thấp, chịu nhiệt vừa phải, chống bó kẹt
• Phải giới hạn áp suất tỳ (bearing pressure):
  • ≤ 5 psi với non-lube
  • ≤ 10 psi với lube

2. Carbon, Gốm sứ kỹ thuật (Ceramics)

• Kháng mài mòn – chịu nhiệt cực cao
• Dùng trong thiết bị đặc biệt, môi trường khắc nghiệt (hàng không, hàng hải, hóa chất)

IV. 🌈 Công Nghệ Phủ Bề Mặt Xéc Măng

Để tăng tuổi thọ, chống mài và giảm ma sát, các lớp phủ chuyên dụng thường được dùng:

Lớp phủ	Vật liệu	Ứng dụng
Crôm (Chromium)	mạ điện hoặc CKS	Tăng độ cứng, giảm mài mòn
Molypden (Mo)	phun plasma	Kháng nhiệt cao, giảm ma sát
Mo–Cr–Ni alloy	hợp kim cao cấp	Siêu bền, chống oxy hóa
Ceramic (PVD, CVD)	Cr₂O₃ hoặc DLC	Xe thể thao, máy bay, diesel đặc biệt

📌 Lưu ý: Không nên dùng xéc măng phủ Cr kết hợp xi-lanh cũng phủ Cr, do dễ tạo ma sát cao.

V. 🧠 Ảnh Hưởng Của Vật Liệu Đến Động Lực Xéc Măng

• Gang dễ gia công, chi phí thấp, nhưng mài mòn nhanh hơn thép
• Thép chịu áp cao, bền, nhưng khó đúc và gia công
• PTFE ma sát thấp nhưng cần giới hạn áp suất – chỉ dùng cho piston không kín khí
• Lớp phủ quyết định khả năng hoạt động trong chế độ boundary lubrication

👉 Vật liệu chế tạo xéc măng là yếu tố chiến lược quyết định hiệu suất, độ bền, mức khí thải và khả năng vận hành bền bỉ của mọi động cơ piston – từ xe máy dân dụng đến động cơ diesel công nghiệp.

---

Phân Tích Ma Sát – Bôi Trơn – Mài Mòn Trong Bộ Xéc Măng

Ma sát, bôi trơn và mài mòn là bộ ba yếu tố sống còn ảnh hưởng trực tiếp đến tuổi thọ, hiệu suất và lượng tiêu hao dầu của bộ xéc măng trong động cơ đốt trong. Để hiểu rõ hơn về hành vi của xéc-măng, chúng ta cần xem xét mối quan hệ chặt chẽ giữa ba yếu tố này.

I. Ma Sát Trong Bộ Xéc-măng (Friction in the Piston Ring Pack)

Ma sát là yếu tố gây ra tổn thất năng lượng đáng kể nhất trong cụm piston và xéc-măng. Các nghiên cứu chỉ ra rằng ma sát từ cụm piston có thể chiếm 40-75% tổng ma sát cơ học của toàn bộ động cơ.

• Các yếu tố ảnh hưởng đến ma sát:
  • Tốc độ động cơ và tải trọng:
    • Khi tốc độ động cơ tăng, lực ma sát của bộ xéc-măng tăng chủ yếu do ma sát thủy động (hydrodynamic friction) tăng lên.
    • Khi tải trọng động cơ tăng, áp suất khí cao hơn tác dụng lên mặt sau của xéc-măng khí làm tăng lực ma sát quanh Điểm chết trên (TDC) và Điểm chết dưới (BDC) trong chế độ bôi trơn hỗn hợp. Ngược lại, nhiệt độ dầu cao hơn và độ nhớt giảm có thể làm giảm ma sát ở giữa hành trình trong chế độ bôi trơn thủy động.
  • Độ nhớt dầu bôi trơn: Độ nhớt là yếu tố quan trọng. Nếu độ nhớt quá cao, ma sát thủy động tăng. Nếu quá thấp, khả năng hình thành màng dầu giảm, dẫn đến ma sát biên tăng. Các chất điều chỉnh ma sát (friction modifiers) trong dầu có thể giảm ma sát biên.
  • Thiết kế xéc-măng:
    • Lực căng vòng: Xéc-măng dầu thường có lực căng cao nhất và đóng góp nhiều nhất vào ma sát động cơ.
    • Biên dạng mặt vòng (Ring Face Profile): Ảnh hưởng lớn đến sự hình thành màng dầu và phân bố áp suất. Biên dạng thùng (barrel profile) tối ưu có thể giảm ma sát ở giữa hành trình.
    • Chiều rộng vòng và số lượng vòng: Ảnh hưởng trực tiếp đến diện tích tiếp xúc và tổng ma sát.
    • Độ xoắn của vòng (Ring Twist): Có thể ảnh hưởng đến động lực học và ma sát của vòng.
  • Trạng thái bề mặt: Độ nhám bề mặt của xéc-măng và lòng xi lanh ảnh hưởng lớn đến chế độ bôi trơn và ma sát.
  • Các yếu tố khác: Tải trọng khí, độ nghiêng của piston, biến dạng lòng xi lanh, tình trạng thiếu dầu (oil starvation) cũng tác động đến ma sát.
• Ma sát cục bộ và đặc biệt: Trong động cơ diesel có hệ thống tuần hoàn khí thải (EGR), muội than lắng đọng trong rãnh xéc-măng có thể làm tăng ma sát biên và mài mòn do các hạt muội than bị kẹt giữa xéc-măng và lòng xi lanh.

II. Bôi Trơn Trong Bộ Xéc-măng (Lubrication in the Piston Ring Pack)

Bôi trơn là chìa khóa để kiểm soát ma sát và mài mòn, đảm bảo hoạt động trơn tru của xéc-măng. Chế độ bôi trơn của xéc-măng thay đổi liên tục trong suốt hành trình piston.

• 1. Bôi trơn thủy động (Hydrodynamic Lubrication – HDL):
  • Khi nào xảy ra: Chủ yếu ở giữa hành trình piston, nơi tốc độ trượt của piston cao.
  • Cơ chế: Dầu bôi trơn được “kéo” vào khe hở hình nêm giữa xéc-măng và thành xi lanh, tạo thành một màng dầu dày đủ để ngăn cách hoàn toàn các bề mặt kim loại.
  • Đặc điểm: Hệ số ma sát rất thấp (khoảng 0.001-0.002). Đây là chế độ bôi trơn lý tưởng.
• 2. Bôi trơn hỗn hợp (Mixed Lubrication – ML):
  • Khi nào xảy ra: Xảy ra khi màng dầu quá mỏng không thể tách rời hoàn toàn các bề mặt, nhưng vẫn có một phần chất lỏng bôi trơn hiện diện. Các đỉnh nhám của bề mặt có thể tiếp xúc với nhau.
  • Đặc điểm: Hệ số ma sát cao hơn HDL.
• 3. Bôi trơn biên (Boundary Lubrication – BL):
  • Khi nào xảy ra: Xảy ra ở TDC và BDC, nơi tốc độ trượt của piston giảm xuống rất thấp hoặc bằng không. Màng dầu bị phá vỡ, các bề mặt kim loại tiếp xúc trực tiếp thông qua các lớp phân tử dầu hấp phụ hoặc các chất phụ gia chống mài mòn trong dầu.
  • Đặc điểm: Hệ số ma sát cao nhất (khoảng 0.08-0.12). Đây là chế độ gây mài mòn nhiều nhất.
• Độ dày màng dầu (Oil Film Thickness – OFT):
  • Độ dày màng dầu biến đổi theo vận tốc piston, đạt cực đại ở giữa hành trình và cực tiểu ở các điểm chết.
  • Đây là yếu tố quan trọng chi phối tổn thất công suất, tiêu thụ dầu và mức độ khí thải.
  • Quá trình thiếu dầu (oil starvation) có thể làm giảm OFT, tăng ma sát.

III. Mài Mòn Trong Bộ Xéc-măng (Wear in the Piston Ring Pack)

Mài mòn là quá trình hao mòn vật liệu khỏi bề mặt xéc-măng và lòng xi lanh, ảnh hưởng trực tiếp đến tuổi thọ và hiệu quả của động cơ.

• Các loại mài mòn chính:
  • Mài mòn dính (Adhesive Wear / Scuffing): Xảy ra khi các bề mặt kim loại tiếp xúc trực tiếp (trong chế độ bôi trơn biên hoặc hỗn hợp), các đỉnh nhám bị “hàn dính” rồi bị xé ra, tạo ra các rãnh và vết xước. Đây là dạng mài mòn nghiêm trọng và thường xảy ra ngay sau TDC nổ, nơi tải trọng khí và nhiệt độ cao nhưng tốc độ trượt thấp.
  • Mài mòn mài xước (Abrasive Wear): Do các hạt cứng (bụi, muội than, mảnh vụn kim loại) bị kẹt giữa các bề mặt trượt, gây ra các vết xước và rãnh.
  • Mài mòn ăn mòn (Corrosive Wear): Do tác động hóa học của các sản phẩm cháy (axit) hoặc các chất ăn mòn trong dầu nhớt.
  • Mài mòn mỏi (Fatigue Wear): Do ứng suất lặp lại trên bề mặt gây ra các vết nứt nhỏ và bong tróc vật liệu.
• Các yếu tố ảnh hưởng đến mài mòn:
  • Thiết kế vật liệu và lớp phủ: Các lớp phủ chống mài mòn như crom, molypden, gốm đóng vai trò cực kỳ quan trọng trong việc giảm mài mòn. Vật liệu xéc-măng và lòng xi lanh phải có độ cứng và khả năng chống mài mòn phù hợp.
  • Chất lượng dầu bôi trơn: Dầu nhớt chất lượng kém, dầu bị ô nhiễm hoặc dầu không có đủ phụ gia chống mài mòn sẽ làm tăng tốc độ mài mòn.
  • Độ sạch của không khí nạp và nhiên liệu: Các hạt bụi hoặc cặn bẩn có thể gây mài mòn mài xước.
  • Điều kiện vận hành: Hoạt động ở nhiệt độ quá cao, tải trọng quá lớn, hoặc khởi động nguội thường xuyên có thể làm tăng mài mòn.
  • Động học vòng: Chuyển động nâng, xoắn hoặc rung của xéc-măng có thể làm gián đoạn màng dầu và tăng ma sát biên, dẫn đến mài mòn.

IV. 🛠️ Giải Pháp Giảm Ma Sát – Mài Mòn Trong Bộ Xéc Măng

Giải pháp	Hiệu quả chính
Thiết kế mặt xéc măng dạng barrel – off-center	Tối ưu lực phân bố – giảm ma sát ở giữa hành trình
Sử dụng lớp phủ Cr, Mo, DLC	Tăng độ cứng, giảm tiếp xúc kim loại trực tiếp
Tối ưu hóa độ căng xéc măng	Cân bằng giữa làm kín – ma sát – tiêu hao dầu
Thiết kế khe hở đầu vòng hợp lý	Ngăn quá nhiệt – không gây butting
Kiểm soát biến dạng thành xi-lanh	Tránh mất hình tròn gây hở kín – xước bề mặt

👉 Việc tối ưu hóa ma sát, bôi trơn và mài mòn trong bộ xéc măng không chỉ giúp tăng tuổi thọ động cơ mà còn giảm tiêu hao nhiên liệu, giảm khí thải và nâng cao hiệu suất toàn bộ hệ thống động lực.

---

Động Lực Học Và Dao Động Xéc Măng

Xéc măng không chỉ là bộ phận làm kín, mà còn là một hệ thống dao động phức tạp, chịu ảnh hưởng mạnh từ áp suất khí, lực quán tính, biến dạng nhiệt và cả dao động piston. Hiểu rõ động lực học và dao động của xéc măng là chìa khóa để giảm tiêu hao dầu, kiểm soát ma sát và cải thiện hiệu suất tổng thể của động cơ.

I. Các Lực Tác Dụng Lên Xéc-măng

Chuyển động của xéc-măng bị chi phối bởi nhiều loại lực tác dụng đồng thời:

1. Lực Khí (Gas Forces):
   • Tác động hướng tâm (Radial Force): Áp suất khí từ buồng đốt tác động vào mặt sau của xéc-măng, ép vòng ra ngoài, áp sát vào thành xi lanh. Lực này là yếu tố chính giúp xéc-măng duy trì khả năng làm kín.
   • Tác động hướng trục (Axial Force): Áp suất khí cũng tác động lên mặt trên của xéc-măng, ép vòng xuống đáy rãnh piston. Trong quá trình giãn nở, áp suất khí có thể đẩy xéc-măng áp sát vào mặt dưới rãnh.
   • Áp suất giữa các vòng (Inter-ring Pressure): Áp suất khí tích tụ giữa các vòng xéc-măng cũng ảnh hưởng đến lực tác dụng lên từng vòng, tác động đến động lực học của chúng.
2. Lực Đàn Hồi Tự Thân (Ring Tension):
   • Xéc-măng được chế tạo với một đường kính tự do lớn hơn đường kính lòng xi lanh. Khi lắp vào, độ đàn hồi của vật liệu tạo ra một lực hướng tâm liên tục ép vòng vào thành xi lanh. Đây là lực làm kín ban đầu, độc lập với áp suất khí.
   • Lực căng này rất quan trọng trong điều kiện động cơ hoạt động ở tốc độ thấp hoặc khi không có áp suất khí đủ lớn để làm kín.
3. Lực Quán Tính (Inertia Forces):
   • Do chuyển động tịnh tiến nhanh và liên tục đổi chiều của piston, xéc-măng cũng chịu lực quán tính theo phương hướng trục (axial inertia force).
   • Lực này có thể khiến xéc-măng nhấc lên hoặc đập vào các mặt rãnh piston, đặc biệt ở tốc độ cao và tại các điểm chết.
4. Lực Ma Sát (Friction Forces):
   • Lực cản do ma sát giữa xéc-măng và thành xi lanh, cũng như giữa xéc-măng và các mặt rãnh piston. Lực ma sát thay đổi theo chế độ bôi trơn (thủy động, hỗn hợp, biên).
5. Lực Bôi Trơn Thủy Động (Hydrodynamic Lubrication Forces):
   • Áp lực được tạo ra trong màng dầu bôi trơn khi xéc-măng trượt trên thành xi lanh, nâng xéc-măng lên một chút, giúp ngăn cách các bề mặt kim loại và giảm ma sát.

II. Các Kiểu Dao Động và Chuyển Động Của Xéc-măng

Xéc-măng không chỉ trượt dọc theo thành xi lanh mà còn thể hiện các chuyển động phức tạp khác trong rãnh piston:

1. Chuyển động Dọc Trục (Axial Motion / Ring Lift):
   • Xéc-măng có thể di chuyển lên xuống trong rãnh piston. Chuyển động này bị ảnh hưởng bởi áp suất khí trên và dưới vòng, lực quán tính và ma sát.
   • Hiện tượng nhấc vòng (Ring Lifting): Xảy ra khi áp suất khí dưới vòng cao hơn áp suất trên vòng, hoặc khi lực quán tính kéo vòng lên. Điều này có thể làm giảm khả năng làm kín và tăng thổi khí, tiêu thụ dầu.
   • Thay đổi vị trí trong rãnh: Xéc-măng khí thường bị đẩy vào mặt trên của rãnh trong hành trình nạp và nằm ở mặt dưới của rãnh trong các hành trình khác.
2. Dao Động Hướng Tâm (Radial Oscillation):
   • Xéc-măng có thể di chuyển vào ra khỏi thành xi lanh. Mặc dù bị ép sát vào thành, nhưng sự thay đổi áp suất khí và biến dạng lòng xi lanh có thể gây ra những dao động nhỏ theo hướng tâm.
   • Sự tương thích (conformability) của vòng với biến dạng của lòng xi lanh là rất quan trọng để duy trì khả năng làm kín.
3. Xoắn Vòng (Ring Twist):
   • Xéc-măng có thể bị xoắn quanh trục chu vi của nó trong rãnh piston.
   • Xoắn tĩnh (Static Twist): Do thiết kế biên dạng mặt vòng hoặc hình dạng tiết diện (ví dụ: vát côn).
   • Xoắn động (Dynamic Twist): Do lực tác dụng không đều lên các mặt của vòng khi piston chuyển động. Sự xoắn này ảnh hưởng đến việc hình thành màng dầu và tiếp xúc giữa vòng-lòng xi lanh, vòng-rãnh.
4. Rung Vòng (Ring Flutter):
   • Đây là hiện tượng dao động hướng trục tần số cao của xéc-măng, thường xảy ra khi lực khí và lực quán tính hướng trục có độ lớn tương đương và tác động theo hướng gây ra sự không ổn định.
   • Hậu quả: Rung vòng làm giảm khả năng làm kín nghiêm trọng, dẫn đến tăng thổi khí, tiêu thụ dầu và mài mòn nhanh chóng. Xéc-măng khí thứ hai đặc biệt dễ bị rung trong phần cuối hành trình nén và đầu hành trình giãn nở.

III. Các Yếu Tố Ảnh Hưởng Đến Động Lực Học Xéc-măng

• Thiết kế Xéc-măng: Biên dạng mặt vòng (barrel, taper), hình dạng tiết diện (keystone), độ xoắn (positive, negative twist), lực căng vòng, độ dày vòng, kích thước khe hở cuối (end gap).
  • Khe hở vòng (Ring Gap): Quá lớn gây thổi khí và rung; quá nhỏ gây kẹt khi giãn nở nhiệt. Thiết kế khe hở vòng thứ hai có thể ảnh hưởng đến áp suất giữa các vòng và khả năng làm kín của vòng đầu.
  • Độ dày vòng: Ảnh hưởng đến độ dày màng dầu và ma sát. Giảm độ dày có thể làm giảm màng dầu, tăng ma sát và mài mòn ở các điểm chết.
• Thiết kế Piston và Rãnh Piston (Piston Groove Design): Ảnh hưởng đến sự chuyển động dọc trục và xoắn của xéc-măng.
• Biến dạng Lòng Xi lanh (Cylinder Bore Distortion): Lòng xi lanh không hoàn toàn tròn hoặc bị biến dạng do nhiệt độ/tải trọng có thể làm giảm khả năng làm kín của vòng.
• Điều kiện Vận hành Động cơ:
  • Tốc độ và tải trọng động cơ: Ảnh hưởng đến áp suất khí, nhiệt độ và tốc độ trượt, từ đó tác động đến tất cả các lực và dao động của vòng.
  • Độ nhớt dầu bôi trơn: Ảnh hưởng đến sự hình thành màng dầu và mức độ ma sát.
  • Nhiệt độ dầu: Ảnh hưởng đến độ nhớt và tính chất bôi trơn.

IV. Tầm Quan Trọng Của Việc Nghiên Cứu Động Lực Học Xéc-măng

Mô hình hóa và nghiên cứu động lực học xéc-măng là cực kỳ phức tạp nhưng mang lại nhiều lợi ích:

• Giảm thổi khí (Blow-by) và Tiêu thụ dầu (Oil Consumption): Hiểu rõ chuyển động của vòng giúp kiểm soát tốt hơn sự thoát khí và tiêu thụ dầu.
  • Tiêu thụ dầu qua xéc-măng được cho là phần lớn nhất trong tổng tiêu thụ dầu của động cơ.
• Giảm Ma sát (Friction) và Mài mòn (Wear): Tối ưu hóa động lực học để duy trì chế độ bôi trơn thủy động càng nhiều càng tốt, giảm tiếp xúc kim loại-kim loại.
• Nâng cao Hiệu suất và Độ bền Động cơ: Góp phần vào việc thiết kế động cơ hiệu quả hơn, tiết kiệm nhiên liệu hơn và có tuổi thọ cao hơn.

👉 Dao động và động lực học của xéc-măng là một khía cạnh phức tạp nhưng vô cùng quan trọng, ảnh hưởng sâu sắc đến mọi yếu tố từ hiệu suất đốt cháy, tiêu thụ dầu, đến tuổi thọ và độ bền của động cơ. Việc liên tục nghiên cứu và tối ưu hóa các yếu tố này là nền tảng cho sự phát triển của các thế hệ động cơ hiệu quả và thân thiện với môi trường hơn.

---

Yếu Tố Ảnh Hưởng Đến Hiệu Suất Xéc Măng

Hiệu suất của xéc măng là yếu tố then chốt quyết định khả năng làm kín, tiêu hao dầu và độ bền động cơ. Nhiều yếu tố từ thiết kế, vật liệu, điều kiện vận hành đến cơ chế bôi trơn đều có ảnh hưởng trực tiếp đến hiệu suất hoạt động của bộ xéc măng.

I. 🔩 Cấu Hình Thiết Kế Và Biên Dạng Xéc Măng

1. Hình dạng mặt tiếp xúc

• Barrel face (mặt cong): phân bổ áp lực đồng đều → giảm ma sát và tăng tuổi thọ.
• Taper face / step face: tối ưu khả năng gạt dầu nhưng dễ bị “twist” nếu áp lực không cân bằng.

2. Chiều dày và khe hở đầu vòng

• Chiều dày nhỏ: giảm ma sát nhưng giảm độ bền tiếp xúc.
• Khe hở quá lớn: tăng blow-by và giảm áp suất nén.
• Khe hở quá nhỏ: dễ gây xéc măng chạm nhau (ring butting) khi nhiệt độ tăng cao.

3. Độ căng (tension force)

• Lực căng lớn → tăng độ kín nhưng gây ma sát cao, tăng tiêu hao nhiên liệu.
• Lực căng nhỏ → giảm ma sát nhưng dễ gây lọt khí và dầu.

II. 🛢️ Điều Kiện Bôi Trơn Và Ma Sát

1. Chế độ bôi trơn theo chu kỳ

• Giữa hành trình: bôi trơn thủy động (hydrodynamic lubrication) → hệ số ma sát thấp (0.001–0.002).
• Gần TDC/BDC: chuyển sang bôi trơn hỗn hợp – ma sát biên → hệ số ma sát cao (0.08–0.12).

2. Tình trạng thiếu dầu (oil starvation)

• Dễ xảy ra khi tải nặng, tốc độ cao → xéc măng hoạt động trong điều kiện thiếu lớp màng dầu, tăng mài mòn và sinh nhiệt.

3. Độ nhớt dầu bôi trơn

• Nhớt quá đặc: tăng ma sát giữa chu kỳ.
• Nhớt quá loãng: khó tạo màng dầu bôi trơn → tăng ma sát tại TDC/BDC.

III. 🧪 Vật Liệu Và Lớp Phủ Bề Mặt

1. Vật liệu chế tạo

• Gang xám cải tiến: phổ biến nhờ tính bôi trơn khô, giá thành thấp.
• Thép hợp kim (D2, X12M, 4X5MФ1CШ): chịu lực và nhiệt độ cao, phù hợp động cơ tăng áp.

2. Lớp phủ tăng hiệu suất

• Crôm (Cr): chống ăn mòn và mài mòn, giảm ma sát.
• Molybdenum (Mo): phủ plasma giúp chịu nhiệt tốt, giảm ma sát biên.
• PVD, CKS, DLC coating: sử dụng trong động cơ công nghệ cao, hybrid, hiệu suất cực cao.

IV. 🔁 Động Lực Học Và Dao Động Xéc Măng

1. Hiện tượng flutter (dao động xéc măng)

• Khi áp lực giữa hai rãnh tăng đột ngột → xéc măng “nhảy” trong rãnh → mất kín, tăng tiêu hao dầu.

2. Xéc măng bị nghiêng (tilting) hoặc xoắn (twist)

• Gây ma sát không đều, tăng điểm nóng và nguy cơ bó kẹt piston.

3. Tương tác với biến dạng xi lanh

• Nếu thành xi lanh bị biến dạng do nhiệt hoặc tải trọng, xéc măng sẽ tiếp xúc không đều → làm giảm hiệu quả làm kín.

V. 📊 Điều Kiện Vận Hành Và Ảnh Hưởng Đến Hiệu Suất

Yếu tố vận hành	Ảnh hưởng đến hiệu suất xéc măng
Tốc độ động cơ cao	Tăng ma sát do lực quán tính và biến dạng
Nhiệt độ buồng đốt	Làm giãn nở không đều, tăng nguy cơ “ring butting”
Hệ thống EGR (khí hồi lưu)	Gây lắng muội than → tăng ma sát biên
Tình trạng dầu nhớt cũ	Lớp bảo vệ mỏng yếu → xéc măng hoạt động trong điều kiện khô

👉 Hiệu suất của xéc măng là kết quả của sự tương tác giữa thiết kế cơ khí, vật liệu, lớp phủ, điều kiện bôi trơn và động lực học phức tạp trong buồng đốt. Tối ưu hiệu suất xéc măng là tối ưu cho cả hiệu suất, độ bền và khí thải của động cơ.

---

Tiêu Hao Dầu Qua Xéc Măng Xảy Ra Như Thế Nào?

Tiêu hao dầu qua xéc-măng là một quá trình phức tạp, liên quan đến nhiều yếu tố tương tác giữa thiết kế xéc-măng, điều kiện vận hành và chất lượng dầu bôi trơn.

I. Tiêu Hao Dầu Là Gì Và Tại Sao Xảy Ra Qua Xéc-măng?

Tiêu hao dầu là lượng dầu bôi trơn bị mất khỏi khoang chứa dầu (sump) của động cơ trong quá trình hoạt động. Mặc dù có nhiều nguồn gây tiêu hao dầu khác nhau (như rò rỉ qua phớt, bay hơi từ thành xi lanh, mất dầu qua dẫn hướng van), tiêu hao dầu qua bộ xéc-măng được cho là nguồn lớn nhất trong tổng lượng dầu hao hụt của động cơ.

Dầu bôi trơn có nhiệm vụ tạo màng ngăn cách giữa piston và thành xi lanh. Tuy nhiên, nếu màng dầu này không được kiểm soát chặt chẽ, một lượng dầu có thể lọt vào buồng đốt và bị đốt cháy cùng với nhiên liệu. Đây chính là nguyên nhân chính dẫn đến tiêu hao dầu qua xéc-măng.

II. Các Cơ Chế Chính Gây Tiêu Hao Dầu Qua Xéc-măng

Việc dầu lọt vào buồng đốt qua xéc-măng xảy ra thông qua nhiều cơ chế phức tạp, bao gồm:

1. Dầu bị văng (Throw-off) từ phía trên xéc-măng đầu:
   • Trong quá trình hoạt động, một lượng dầu có thể tích tụ trên bề mặt piston phía trên xéc-măng đầu. Do chuyển động nhanh của piston, đặc biệt ở tốc độ cao, lực quán tính có thể làm dầu này bị văng lên và lọt vào buồng đốt, sau đó bị đốt cháy.
2. Dầu thổi qua khe hở cuối của xéc-măng đầu (Oil Blow-through the Top Ring End Gap):
   • Khe hở nhỏ giữa hai đầu của xéc-măng (end gap) là một lối thoát tiềm năng cho dầu. Khi piston di chuyển, áp suất khí và động lực học của vòng có thể đẩy dầu qua khe hở này, đặc biệt nếu khe hở quá lớn hoặc không được tối ưu. Một khi dầu đi qua khe hở, nó có thể dễ dàng lọt vào buồng đốt.
3. Dầu sót lại sau quá trình gạt dầu của xéc-măng dầu:
   • Xéc-măng dầu được thiết kế để gạt dầu thừa trên thành xi lanh về cacte. Tuy nhiên, không có xéc-măng nào gạt dầu tuyệt đối 100%. Luôn có một lượng dầu rất mỏng còn sót lại trên thành xi lanh sau khi xéc-măng dầu đi qua.
   • Lượng dầu sót lại này nếu quá nhiều có thể bị xéc-măng khí trên cùng kéo lên và cuối cùng bị đốt cháy trong buồng đốt.
4. Dầu bò (Creeping Oil) qua cạnh trên của piston (Piston Top Land):
   • Một lượng dầu rất nhỏ có thể bò hoặc leo lên từ thành xi lanh qua phần vành trên của piston (piston top land) và đi vào buồng đốt. Cơ chế này thường ít đáng kể hơn nhưng vẫn góp phần vào tổng lượng dầu tiêu hao.

III. Các Yếu Tố Ảnh Hưởng Đến Tỷ Lệ Tiêu Hao Dầu Qua Xéc-măng

Nhiều yếu tố kỹ thuật và vận hành có thể làm tăng hoặc giảm lượng dầu tiêu hao qua xéc-măng:

1. Tốc độ và tải trọng động cơ:
   • Tăng theo tốc độ và tải trọng: Tỷ lệ tiêu hao dầu qua bộ xéc-măng và thổi khí (blow-by) thường tăng lên khi tốc độ và tải trọng động cơ tăng. Điều này là do nhiệt độ cao hơn, áp suất lớn hơn và động lực học vòng phức tạp hơn.
2. Thiết kế xéc-măng và bộ xéc-măng:
   • Lực căng xéc-măng dầu: Xéc-măng dầu có lực căng cao giúp gạt dầu hiệu quả hơn, nhưng quá cao có thể tăng ma sát.
   • Biên dạng mặt vòng: Thiết kế tối ưu (ví dụ: côn, có bậc) giúp cải thiện khả năng gạt dầu của xéc-măng thứ hai và xéc-măng dầu.
   • Số lượng và loại xéc-măng: Bộ xéc-măng ba vòng tiêu chuẩn (hai khí, một dầu) thường là sự cân bằng tốt nhất.
   • Kích thước khe hở cuối (End Gap): Như đã đề cập, khe hở quá lớn là nguyên nhân trực tiếp làm tăng tiêu hao dầu.
3. Động lực học và dao động của xéc-măng (Ring Dynamics):
   • Chuyển động dọc trục (Axial Motion): Hiện tượng nhấc vòng (ring lifting), xoắn (twisting) và rung (fluttering) của xéc-măng có thể làm giảm khả năng làm kín, tạo điều kiện cho dầu và khí lọt qua.
   • Kiểm soát áp suất giữa các vòng (Inter-ring Pressure Control): Việc điều chỉnh áp suất khí giữa các vòng là quan trọng để ổn định chuyển động của vòng và giảm tiêu thụ dầu. Ví dụ, thiết kế khe hở vòng thứ hai có thể giúp ngăn áp suất tích tụ và làm nhấc vòng đầu.
4. Tình trạng của Piston và Lòng Xi lanh:
   • Độ mòn của rãnh xéc-măng: Rãnh bị mòn hoặc có khe hở quá lớn sẽ làm giảm khả năng kiểm soát dầu của xéc-măng, cho phép dầu và khí lọt qua dễ dàng hơn.
   • Độ mòn và biến dạng lòng xi lanh: Lòng xi lanh bị mòn côn, ô-van hoặc bị biến dạng do nhiệt/tải trọng sẽ làm giảm khả năng làm kín của xéc-măng, tạo ra các khe hở cho dầu đi qua.
   • Độ nhám bề mặt lòng xi lanh: Ảnh hưởng đến khả năng giữ dầu và hiệu quả gạt dầu.
5. Chất lượng và tính chất của dầu bôi trơn:
   • Độ nhớt dầu: Ảnh hưởng đến khả năng hình thành màng dầu và mức độ gạt dầu. Dầu quá lỏng có thể dễ bị lọt qua.
   • Độ bay hơi của dầu (Oil Volatility): Một số thành phần nhẹ trong dầu có thể bay hơi ở nhiệt độ cao và bị đốt cháy.
   • Các phụ gia dầu: Các phụ gia chống tạo bọt hoặc phụ gia cải thiện chỉ số độ nhớt có thể ảnh hưởng gián tiếp.

IV. Hậu Quả Của Tiêu Hao Dầu Quá Mức

Tiêu hao dầu quá mức không chỉ tốn kém mà còn gây ra nhiều vấn đề nghiêm trọng:

• Tăng khí thải ô nhiễm: Dầu bị đốt cháy tạo ra khói xanh, hạt vật chất (particulate emissions), hydrocarbon chưa cháy (HC), và các khí độc hại khác, góp phần vào ô nhiễm không khí và không đạt các tiêu chuẩn khí thải.
• Hình thành muội than và cặn bám: Dầu cháy tạo ra cặn carbon (muội than) tích tụ trên đỉnh piston, xéc-măng, van, bugi và buồng đốt, làm giảm hiệu suất đốt cháy, gây kẹt xéc-măng, làm tắc nghẽn các kênh dẫn dầu và có thể làm hỏng các hệ thống xử lý khí thải (ví dụ: bộ chuyển đổi xúc tác – catalytic converter).
• Giảm tuổi thọ và hiệu suất động cơ: Việc mất dầu bôi trơn làm tăng ma sát và mài mòn, dẫn đến giảm công suất, tăng tiếng ồn và rút ngắn tuổi thọ của động cơ.
• Tăng chi phí bảo dưỡng: Yêu cầu phải bổ sung dầu thường xuyên hơn và có nguy cơ hỏng hóc các bộ phận đắt tiền.

👉 Tiêu hao dầu qua xéc măng là vấn đề kỹ thuật phức tạp, cần được kiểm soát bằng thiết kế hợp lý, bôi trơn đúng chuẩn và bảo trì định kỳ. Giảm tiêu hao dầu không chỉ tiết kiệm chi phí mà còn nâng cao hiệu suất và kéo dài tuổi thọ động cơ.

---

Xéc Măng Trong Các Ứng Dụng Đặc Biệt

Xéc măng không chỉ đóng vai trò quan trọng trong động cơ ô tô thông thường mà còn được tối ưu hóa để hoạt động hiệu quả trong các điều kiện vận hành đặc biệt như động cơ diesel hạng nặng, máy nén, hệ thống thủy lực và môi trường phi bôi trơn.

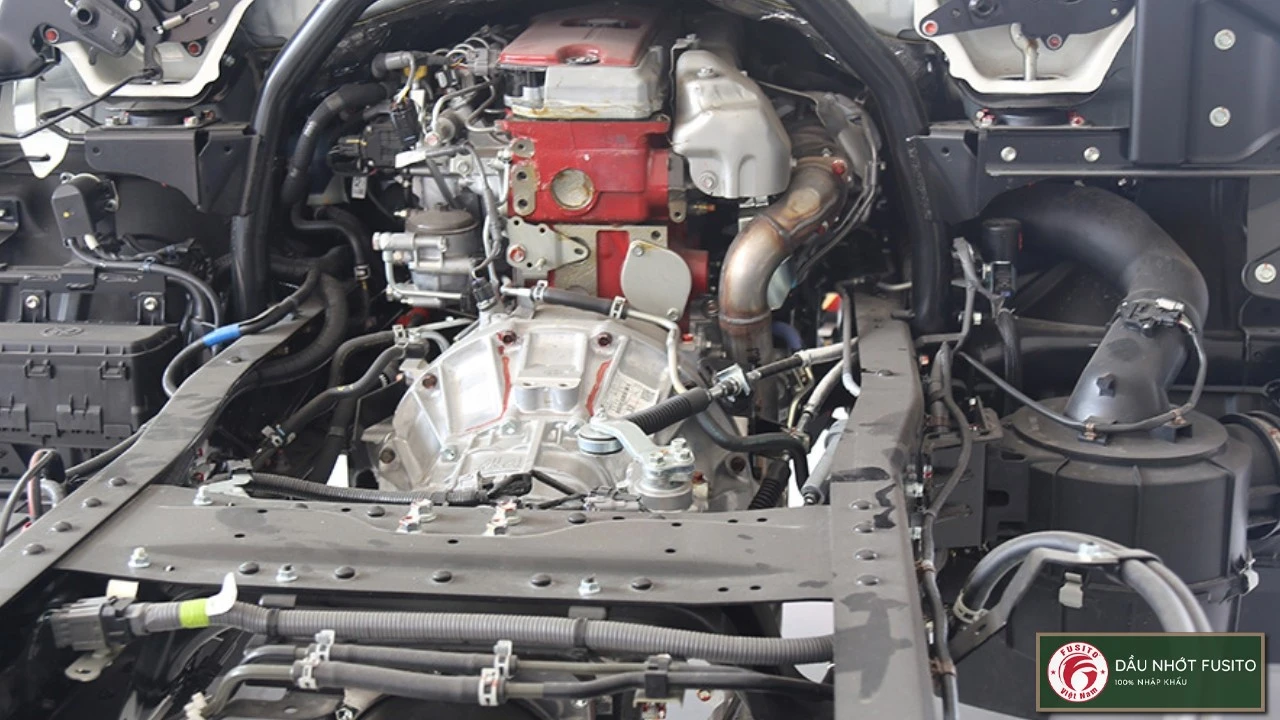

I. 🚛 Xéc Măng Trong Động Cơ Diesel Hạng Nặng

1. Đặc điểm môi trường:

• Nhiệt độ buồng đốt Động Cơ Diesel có thể vượt 2.500°C.
• Áp suất xi lanh cao, rung động lớn, thời gian hoạt động kéo dài.

2. Giải pháp thiết kế:

• Sử dụng xéc măng làm bằng thép hợp kim (như 4X5MФ1CШ – Nga) với phủ chrome cứng, ceramic, hoặc plasma Mo-Cr-Ni để chống mài mòn và chịu nhiệt.
• Tăng số lượng vòng xéc măng (3–5 vòng) để tối ưu hóa việc làm kín và truyền nhiệt.

3. Ứng dụng:

• Xe tải chở nặng, tàu thủy, đầu kéo, máy phát điện công nghiệp.

II. 🧊 Xéc Măng Trong Máy Nén Khí Và Hệ Thống Không Dầu

1. Môi trường không bôi trơn:

• Không sử dụng dầu do yêu cầu khí sạch (dùng trong thực phẩm, y tế, bán dẫn).

2. Giải pháp vật liệu:

• Xéc măng được chế tạo từ PTFE (Teflon) pha sợi carbon hoặc graphite, hoặc vật liệu composite phi kim để giảm ma sát và ngăn hiện tượng hàn dính kim loại khô.
• Thiết kế vòng rider ring riêng biệt để dẫn hướng piston, tránh mài vào thành xi lanh.

3. Ứng dụng:

• Máy nén y tế, hệ thống khí sạch, môi trường chân không cao cấp.

III. 💧 Xéc Măng Trong Hệ Thống Thủy Lực Và Máy Ép

1. Đặc điểm kỹ thuật:

• Áp suất thủy lực rất cao (lên tới 700 bar).
• Chịu lực nén, lực xoắn và chịu nhiệt từ dầu thủy lực nóng.

2. Giải pháp thiết kế:

• Xéc măng dùng vật liệu nhựa công nghiệp kỹ thuật cao (POM, PTFE, PEK) kết hợp vòng đàn hồi O-ring hoặc lò xo thép để tăng áp lực tiếp xúc.
• Hình dạng cắt góc nghiêng hoặc chữ T để đảm bảo kín áp suất.

3. Ứng dụng:

• Máy ép khuôn nhựa, xi lanh thủy lực công nghiệp, hệ thống nâng thủy lực trong xe nâng và máy xây dựng.

IV. 🛰️ Xéc Măng Trong Ứng Dụng Hàng Không – Vũ Trụ

1. Yêu cầu kỹ thuật cực kỳ khắt khe:

• Trọng lượng nhẹ nhưng chịu nhiệt cao, ma sát cực thấp.
• Hoạt động liên tục trong môi trường chân không hoặc áp suất biến thiên.

2. Vật liệu và công nghệ:

• Dùng xéc măng bằng ceramic hoặc titanium phủ DLC để giảm ma sát và tăng độ bền.
• Thiết kế khe hở vòng chính xác đến micron để tránh rò khí ở độ cao.

3. Ứng dụng:

• Động cơ phản lực nhỏ, hệ thống kiểm soát khí trong module không gian, bộ truyền động vệ tinh.

👉 Trong mỗi ứng dụng đặc biệt, xéc măng đều được điều chỉnh về vật liệu, hình dạng và chức năng để đáp ứng các yêu cầu khắt khe về nhiệt độ, áp suất, độ bền và độ kín. Sự phát triển không ngừng của vật liệu và công nghệ chế tạo xéc măng đang mở rộng biên độ ứng dụng của nó vượt xa khỏi động cơ truyền thống.

---

Xu Hướng Thiết Kế Hiện Đại & Tối Ưu Hóa Tribology

Các xu hướng này tập trung vào sự kết hợp giữa vật liệu tiên tiến, hình học tinh vi và hiểu biết sâu sắc về động lực học bề mặt.

I. Giảm Ma Sát (Friction Reduction)

Ma sát của bộ xéc-măng là nguồn tổn thất năng lượng lớn nhất trong động cơ. Các xu hướng hiện đại tập trung vào việc giảm thiểu ma sát bằng nhiều cách:

1. Thiết kế biên dạng mặt vòng tối ưu (Optimized Ring Face Profiles):
   • Barrel-faced (hình thùng) với độ cong được tinh chỉnh: Vẫn là lựa chọn hàng đầu cho xéc-măng khí đầu. Nghiên cứu tập trung vào việc tối ưu hóa độ cong để tạo ra màng dầu thủy động dày hơn ở giữa hành trình (giảm ma sát) nhưng vẫn duy trì khả năng làm kín và hạn chế mài mòn ở các điểm chết (TDC/BDC) nơi chế độ bôi trơn hỗn hợp/biên chiếm ưu thế. Biên dạng thùng lệch tâm (off-centered barrel profile) đang được nghiên cứu để cân bằng hiệu suất.
   • Taper-faced (mặt côn) cải tiến: Cho xéc-măng thứ hai và xéc-măng dầu để tối đa hóa hiệu quả gạt dầu với ma sát tối thiểu.
2. Giảm lực căng xéc-măng (Reduced Ring Tension):
   • Với sự cải tiến về vật liệu và biên dạng, các nhà thiết kế có thể giảm lực căng ban đầu của xéc-măng. Lực căng thấp hơn trực tiếp làm giảm ma sát, nhưng vẫn phải đảm bảo khả năng làm kín đầy đủ dưới tác động của áp suất khí.
   • Đặc biệt với xéc-măng dầu, việc tìm điểm cân bằng giữa lực căng đủ để gạt dầu và ma sát thấp là rất quan trọng.
3. Vật liệu và lớp phủ bề mặt tiên tiến (Advanced Materials and Surface Coatings):
   • Lớp phủ ma sát thấp (Low-friction Coatings): Phát triển các lớp phủ như DLC (Diamond-Like Carbon), CrN (Chromium Nitride) hoặc các lớp phủ lai (hybrid coatings) có hệ số ma sát cực thấp, đồng thời tăng cường độ cứng và khả năng chống mài mòn. Các lớp phủ chứa kim cương hoặc graphene đang là hướng nghiên cứu đầy hứa hẹn.
   • Vật liệu gốc thép (Steel-based Rings): Ngày càng thay thế gang cho xéc-măng khí đầu. Thép cho phép thiết kế vòng mỏng hơn, nhẹ hơn, từ đó giảm khối lượng tịnh tiến và ma sát quán tính.
4. Tối ưu hóa độ nhớt dầu bôi trơn và phụ gia (Lubricant Viscosity and Additive Optimization):
   • Sử dụng dầu có độ nhớt thấp hơn ở nhiệt độ hoạt động để giảm ma sát thủy động mà không làm giảm hiệu quả bôi trơn.
   • Phát triển các phụ gia dầu mới, đặc biệt là chất điều chỉnh ma sát (friction modifiers), để giảm ma sát biên và hỗn hợp, bảo vệ bề mặt xéc-măng trong các điều kiện khắc nghiệt.

II. Kiểm Soát Tiêu Hao Dầu (Oil Consumption Control)

Giảm thiểu tiêu hao dầu là mục tiêu quan trọng để đáp ứng các tiêu chuẩn khí thải và giảm chi phí vận hành.

1. Thiết kế Xéc-măng Dầu hiệu quả hơn (More Efficient Oil Control Ring Design):
   • Các thiết kế xéc-măng dầu với ray mỏng hơn, vật liệu nhẹ hơn và thiết kế lò xo giãn nở được tối ưu hóa để tăng cường khả năng gạt dầu mà không làm tăng quá mức ma sát.
   • Các thiết kế đa mảnh với khả năng thích nghi cao hơn với biến dạng xi lanh.
2. Quản lý áp suất giữa các vòng (Inter-ring Pressure Management):
   • Nghiên cứu tập trung vào việc kiểm soát áp suất khí trong các khoang giữa các vòng xéc-măng. Việc này giúp ổn định động lực học của vòng, ngăn chặn hiện tượng nhấc vòng (ring lift) hoặc rung vòng (ring flutter) – những nguyên nhân chính gây thổi khí và tiêu hao dầu.
   • Thiết kế khe hở vòng thứ hai đặc biệt để giảm áp suất tích tụ dưới vòng đầu.
3. Tối ưu hóa động học và dao động xéc-măng (Optimized Ring Dynamics and Oscillation):
   • Sử dụng mô phỏng động lực học chất lỏng (CFD) và mô hình đa vật lý để dự đoán và tối ưu hóa chuyển động dọc trục (axial motion) và xoắn (twist) của xéc-măng, đảm bảo chúng luôn tiếp xúc tối ưu với thành xi lanh.
   • Giảm thiểu rung vòng thông qua thiết kế hình học và vật liệu.

III. Nâng Cao Khả Năng Chống Mài Mòn (Enhanced Wear Resistance)

Kéo dài tuổi thọ của xéc-măng và lòng xi lanh là yếu tố then chốt cho độ bền động cơ.

1. Vật liệu siêu cứng và chịu mài mòn (Super-hard and Wear-Resistant Materials):
   • Ngoài gang và thép hợp kim, các vật liệu tiên tiến hơn đang được nghiên cứu để tăng cường khả năng chống mài mòn trong điều kiện bôi trơn biên và hỗn hợp.
   • Các lớp phủ như AlN (Aluminium Nitride), TiN (Titanium Nitride) hoặc các vật liệu gốm tổng hợp đang được ứng dụng.
2. Khả năng thích nghi với biến dạng lòng xi lanh (Conformability to Bore Distortion):
   • Thiết kế xéc-măng để có khả năng linh hoạt thích nghi với những biến dạng nhỏ của lòng xi lanh (do nhiệt hoặc lực lắp ráp) là rất quan trọng để duy trì khả năng làm kín và giảm mài mòn cục bộ. Điều này đòi hỏi sự kết hợp giữa thiết kế hình học và tính đàn hồi của vật liệu.
3. Kiểm soát tác động của muội than (Soot Impact Control):
   • Trong động cơ diesel có EGR, muội than là nguyên nhân chính gây mài mòn. Các lớp phủ đặc biệt và thiết kế rãnh vòng tự làm sạch đang được nghiên cứu để giảm thiểu tác động này.

IV. Công Nghệ Mô Phỏng Và Đo Lường Tiên Tiến (Advanced Simulation and Measurement Technologies)

Sự phát triển của công nghệ đã hỗ trợ mạnh mẽ cho việc tối ưu hóa tribology.

1. Mô hình hóa và mô phỏng số (Numerical Modeling and Simulation):
   • Sử dụng các phần mềm mô phỏng phức tạp (ví dụ: CFD, FEA) để dự đoán hành vi của xéc-măng dưới các điều kiện vận hành khác nhau, từ đó tối ưu hóa thiết kế trước khi chế tạo mẫu thực.
   • Mô phỏng sự hình thành màng dầu, phân bố áp suất, chuyển động của vòng và mài mòn.
2. Hệ thống đo lường siêu âm và laser (Ultrasonic and Laser Measurement Systems):
   • Cho phép đo đạc độ dày màng dầu, động học vòng và mài mòn trong thời gian thực trên động cơ đang hoạt động, cung cấp dữ liệu chính xác cho việc xác nhận mô hình và cải tiến thiết kế.

👉 Tối ưu hóa tribology trong thiết kế xéc măng là xu hướng không thể đảo ngược nhằm nâng cao hiệu suất, độ bền và giảm thiểu phát thải trong các hệ thống động cơ hiện đại. Những bước tiến trong vật liệu, mô phỏng và dữ liệu đang mở ra kỷ nguyên mới cho các giải pháp xéc măng thông minh và siêu hiệu suất.

---

Tổng Kết

Vậy là chúng ta đã cùng đi sâu khám phá thế giới phức tạp của xéc-măng – chi tiết nhỏ bé nhưng có sức ảnh hưởng khổng lồ đến hiệu suất và tuổi thọ động cơ. Từ cấu tạo, chức năng đến các yếu tố ma sát, bôi trơn, mài mòn, hy vọng bạn đã có cái nhìn toàn diện như một chuyên gia 10 năm kinh nghiệm. 🛠️

Đừng để sự phức tạp này cản trở hành trình đam mê xe của bạn! Để tối ưu hóa bảo vệ xéc-măng và toàn bộ động cơ, việc lựa chọn dầu nhớt chất lượng là điều tối quan trọng. 💧

Hãy tiếp tục theo dõi các bài viết chuyên sâu khác từ chúng tôi và trải nghiệm sự khác biệt với sản phẩm dầu nhớt thượng hạng từ FUSITO – hãng dầu nhớt luôn đồng hành và chia sẻ kinh nghiệm quý báu cho những người đam mê xe. 👉 Khám phá ngay FUSITO!

FAQs
